主要技術指標
⑴ 探頭尺寸：長 0.8 m, 直徑 47 mm;
⑵ 測試深度 50 m,
⑶ 頂角測量準確度 6′;
⑷ 方位角測量準確度 20, 測量范圍00—3600;
⑸ 工作溫度 –50C — 450C， 濕度≤98%RH；
⑹工作電壓：220V
儀器操作方法
⒈ 將測斜探頭引出電纜上的3芯插頭與顯示器背后的3芯插座對接，將顯示器通上220V電源，開啟開關，顯示器屏幕上立即出現代表頂角的水泡圖像和反映方位角的指北針圖像。
⒉ 用鋼絲繩將測斜探頭垂直吊起，水泡應基本居中，即水泡應在屏幕上*小的園環內，否則，應打開探頭底部的密封蓋，緩慢調節水泡定位鏍絲，監視屏幕，使水泡基本居中，再將密封蓋擰緊。
⒊ 緩慢將測斜探頭放入孔內，各測點間距應根據孔深和工程精度要求而定。按預定測試深度，逐點進行測量，逐點讀數記錄。
⒋ 為了準確反映孔斜狀態，探頭配有與孔徑基本接近的上下導正環，以提高測試準確性。
⒌ 單孔測試完畢，關斷電源，用鋼絲提起探頭，避免電纜受力。清潔探頭，以備再次使用。
儀器的讀數方法
⒈ 頂角讀數方法： 顯示屏上有一個大園環，根據水準泡的標定結果，水泡移動1.0cm距離等效于頂角傾斜10，即1mm=6分。從而可根據水泡在屏幕上移動的距離，測量出頂角的傾斜角度。具體操作是：用讀尺確定園環中心點和水泡中心點，測出兩中心點的距離即為頂角讀數（參見圖五）。
例如：讀數為16mm，水泡精度為60′則： 頂角θ=16*6*=96′=1.60。
⒉ 方位角讀數方法： 將方位角讀數盤指針零位與屏幕上水泡指北針尖重合（參見圖六），將讀數指北針指向氣泡中心點，測方位角讀數盤上的刻度數即為該點的方位角。
00
1800
900
2700
*小刻度10
讀數指針
水泡
指北針
儀器保養維修
⒈ 探頭嚴禁碰撞，不能讓探頭在陽光下爆曬，以免水泡發生破裂。
⒉ 測試時不要用力折拉電纜。
⒊ 供電電壓不要超過要求范圍：220V±10V。
⒋ 由于各種原因，萬一發生進水時，可用電吹風機慢慢吹干，不要一次連續吹，以免溫度過高損壞器件。
⒌ 沒有圖像時，應**先檢查各部分接頭是否完好，電壓是否正常，另外，檢查電纜是否破裂進水。
⒍ 當確認是儀器故障時，不要自行拆開，請送回本所修理。
儀器配件清單

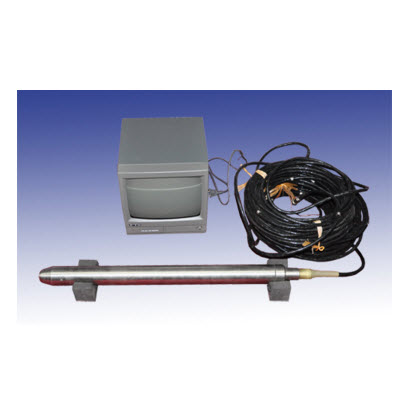

1. 探頭一個，電纜50米。
2. 監視器一臺。
3. 密封圈4個。
4. 測斜使用說明書一份。
5．測量尺一套。
6．記號筆一支。
