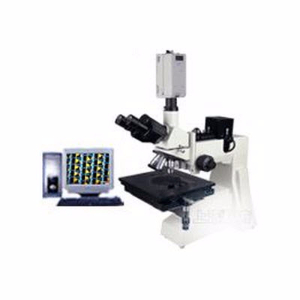

CMM-DA平臺金相顯微鏡
一、用途：
CMM-DA 系列大平臺金相顯微鏡適用于對不透明物體的顯微觀察。大平臺金相顯微鏡配有大移動范圍的載物臺、落射照明器、平場消色差物鏡、大視野目鏡，圖像清晰、襯度好，同時配有偏光裝置。大平臺金相顯微鏡除了一般金相顯微鏡作用外，大平臺金相顯微鏡還適宜于大物體表面上的特定范圍內微小目標的觀察研究和分析。
因此，大平臺金相顯微鏡除了可用于鑒別和分析各種金屬、合金材料、非金屬物質的組織結構外，還可以廣泛地應用于電子、化工和儀器儀表行業觀察不透明的物質。如集成電路、電子芯片、印刷電路板、液 晶板、線材、纖維、鍍涂層以及其它非金屬材料等，對一些表面狀況進行研究分析等工作。也適合醫藥、農林、公安、學校、科研部門作觀察分析用。
二、系統簡介
大平臺金相顯微鏡系統是將傳統的光學顯微鏡與計算機(數碼相機)通過光電轉換有機的結合在一起，不僅可以在目鏡上作顯微觀察，還能在計算機(數碼相機)顯示屏幕上觀察實時動態圖像，并能將所需要的圖片進行編輯、保存和打印。
三、技術參數：
1．目鏡
類型 | 放大倍數 | 焦距 | 視場( mm ) |
大視野目鏡 | 10X | 25 | Φ18 |
2．物鏡
物鏡類型 | 放大倍數 | 數值孔徑 | 工作距離 |
平場消色差物鏡
（無蓋玻片） | 5X | 0.12 | 18.3 |
10X | 0.25 | 8.9 |
20X | 0.40 | 8.7 |
40X | 0.60 | 3.7 |
80X | 0.80 | 0.96 |
3.光學放大倍數：50X 100X 200X 400X 800X
4.系統參考放大倍數：50X-2600X
5.落射照明器：6V/20W鹵素燈，亮度可調
6.濾色片組：黃色、藍色、綠色、磨砂玻璃
7.偏光裝置：可插入式起偏振片和三目頭內置檢偏振片
8.載物臺：(配有快速移動裝置)
尺寸:250*230mm 移動范圍:153*153mm[標配]
尺寸:274*274mm 移動范圍:203*203mm[選配]
9.粗微同軸調焦機構，微動手輪格值：0.002mm
10.瞳距調節范圍：53-75mm
11.防霉：特有的防霉系統
四、系統組成：
電腦型大平臺金相顯微鏡（CMM-70E)：1、金相顯微鏡 2、適配鏡 3、攝像器(CCD) 4、A/D(圖像采集) 5、計算機
數碼相機型大平臺金相顯微鏡CMM-70Z）：1、金相顯微鏡 2、適配鏡 3、數碼相機。
五、儀器的選購件：
1.目鏡：20X 10X分劃 2.物鏡：50X 60X 100X(油）
3.高像素成像系統 4.金相圖像測量軟件 CF-2000C
5.金相組織圖譜分析軟件(定量) CF-2000JX
