用途:
DIC95/45分屬于無窮遠和有限遠兩個光學系統，除選配的國產物鏡外，其他的功能質量都是上乘之作，光源可選LED和光纖冷光源，主要是為了適合不同預算的客戶挑選，全部零件和優秀的光學系統均有進口零部件組裝由國外技術工程師把關調試和技術控制，整套DIC系統，物鏡上方的DIC棱鏡可作水平和上下微調，兩個方向的線偏振光分合所形成的浮雕圖像，具有強烈的立體感，極適合于芯片封裝后的品檢很微小的突起，細微劃痕的觀察，測量，這在通常光學系統是無法觀察的。

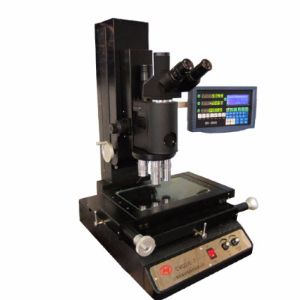

CW-2010-DIC以反射光的形式把同軸兩個方向的線偏振光分合后形成浮雕圖像較明場具有更高的分辨率，適用極微小突起、劃痕的觀察、測量，這在通常明暗場光學系統是無法看清的。
主要技術參數：
1.鏡筒：鉸鏈?zhǔn)饺款^部30°傾斜，270°旋轉
2.高眼點平場目鏡: WF10X/22
3.長工作距離工業顯微物鏡
f=200mm用全平場復消色差物鏡/MPlan APO | ||||||
物鏡數據 | ||||||
倍率 | 2X | 5X | 10X | 20X | 50X | 100X(選購) |
NA | 0.055 | 0.14 | 0.28 | 0.42 | 0.55 | 0.55 |
W.D(mm) | 34 | 34 | 33.5 | 20 | 13 | 13 |
焦點距離 | 100 | 40 | 20 | 10 | 4 | 2 |
分解率(μm) | 5 | 2 | 1 | 0.7 | 0.5 | 0.5 |
焦深(μm) | 91 | 14 | 3.58 | 1.6 | 0.9 | 0.9 |
4. 水平轉換器：五孔轉換器，可對每個轉換口進行調焦和調中,以**物鏡和轉換器的制造誤差,保證測量精度。
（本項已申請專利）
5. 落射式照明系統： 高亮度LED燈（5W）
6. 調焦結構：粗微動同軸調焦, 帶鎖緊和限位裝置， 粗動升降范圍30mm，微動格值，0.001mm*100格，數顯解析值0.0005mm。
8. Z軸升降范圍：38mm以內，手輪轉動130mm 允許*高工件130mm，導軌精度3+L/1000
X軸移動范圍：200mm 解析率：0.001mm 可解鎖手動快進，
Y 軸移動范圍：100mm 解析率：0.001mm 可解鎖手動快進，
測量精度(3+L/100)um (L: 被測長度,um) 落射光測量誤差≤0.08%
9. 工作臺尺寸: 360mm*250mm 玻璃板尺寸: 225mm *175mm 工作臺承重: 30kg
10.儀器外型尺寸：380mm*550mm*830mm
11. 凈重：100kg 毛重：120kg
