公司簡介:
aep Technology**材料表面形貌測試測量未來。長期致力于材料表面形貌及外形輪廓的測試研究，先進的三維成像技術更帶您進入材料表面的三維圖像**，觀察表面的每一個細節， 生成精密的圖像數據，揭示材料表面的真實形貌。結合精密的分析測試軟件，為您進行的**研究提供援助，協助您創造更多的價值。
產品介紹：

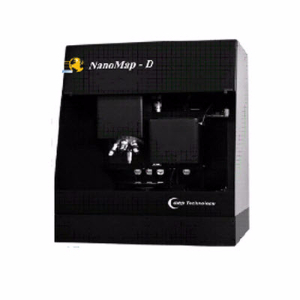

NanoMap系列產品可廣泛的應用于材料科學、薄膜涂層、生物、化工、石油、微電子、微型傳感器、半導體材料、自動控制、航空航天、汽車工業及機械工具的材料研究和開發。NanoMap - D產品兼?zhèn)浣佑|式（探針掃描輪廓儀）及非接觸式（白光干涉輪廓儀）的優點于一身的三維表面形貌測量設備。適用全材料體系測量，幾乎可以接納任何材料表面，包括水、油到碳。
應用：
三維表面輪廓測量和粗糙度測量， 即適用于精密拋光的光學表面也可適用于質地粗糙的機加工零件。
薄膜和厚膜的臺階高度測量。
劃痕形貌， 磨損深度、寬度和體積定量測量。
空間分析和表面紋理表征。
平面度和曲率測量。
二維薄膜應力測量。
微電子表面分析和 M E M S 表征。
表面質量和缺陷檢測。
環境要求：
濕度： 10 - 80% ，相對濕度，無冷凝
溫度： 65 - 85華氏度（△ T ＜ 1 度/ 小時）
電源要求： 110 / 240 V ，50 / 60 Hz
高清圖像
2維、3維的直方圖等視圖
白光干涉可以呈現2維和3維圖像。利用所提供的軟件，通過設置一些選項、可以得到客戶需求的的曲線、標繪、視圖（例如直方圖及雷達圖等）
