產品介紹

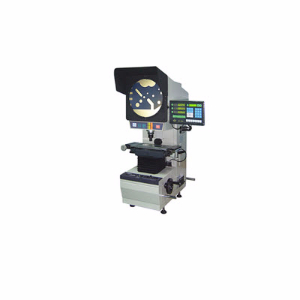

【產品名稱】：CPJ 3000Z正向萬濠投影儀
【產品規格】：CPJ-3015全正像數字式測量投影儀cpj-3007Z萬豪投影儀，cpj-3010Z萬濠投影機
萬濠投影儀器用途：
CPJ-3000系列全正像數字式萬濠測量投影儀是光、機、電一體化的精密**測量儀器。影像與工件完全同向，正立直觀。它廣泛用于機械、儀表、電子、輕工等行業；院校、研究所以及計量檢定部門。本儀器能**率地檢測各種形狀復雜工件的輪廓尺寸和表面形狀，如樣板、沖壓件、凸輪、螺紋、齒輪、成型銑刀等。
萬濠投影儀器特點：
儀器光學系統品質優良，物鏡成像清晰，放大倍率準確。在透射光照明下，輪廓測量誤差小于0.08%；坐標測量示值誤差可達(3+L/75)μm，L為被測長度(單位：mm)；儀器配有專用微型打印機和腳踏開關，數據輸出和采樣**方便。工件影像可以是全正像也可為倒像。
萬濠投影儀器規格參數：
萬濠投影儀器型號 CPJ-3007Z 萬濠投影儀 CPJ-3010Z 萬濠投影儀 CPJ-3015Z 萬濠投影儀
工
作
臺
金屬臺面尺寸
260×152 306×152 340×152
玻璃臺面尺寸
125×100 175×100 196×96
X座標行程
75 100 150
Y座標行程
50 50 50
Z座標行程
(調焦用)(mm)
90(調焦) 90(調焦) 90(調焦)
儀器測量精度
3+L/75 3+L/50 4+L/25
X，Y座標數顯解析度：0.0005
投影屏
投影屏尺寸：?312，使用范圍 > ?300 （刻有米字線）。
投影旋轉范圍：0~360o
旋轉角度數顯解析度：1’或0.01o
物鏡
放大倍數： 10X(**備) 20X(選) 50X(選) 100X(選)
物方線視場 ?30 ?15 ?6 ?3
物方工作距 77.7 44.3 38.4 25.3
數據處理系統
Dc-3000 多功能數據處理系統，全中文顯示可做多點采樣，座標旋轉，點、線、距離，角度檢測
儀器照明
透射與反射照明光源均為24V，150W鹵素?zé)?/p>
儀器電源
110V/220V(AC)，50/60Hz，總功率400W
冷卻方式
強制風冷(3軸流風扇)
外形尺寸
770×550×1100 770×550×1100 770×550×1100
儀器重量
單位：kg
120 125 130
選購件 微型打印機、光學尋邊器等，詳情請查閱投影儀附件明細
