專業(yè)的醫(yī)療行業(yè)供應(yīng)鏈（SPD） 服務(wù)商
本站產(chǎn)品僅針對醫(yī)療器械批發(fā)企業(yè)，不對個人消費者零售

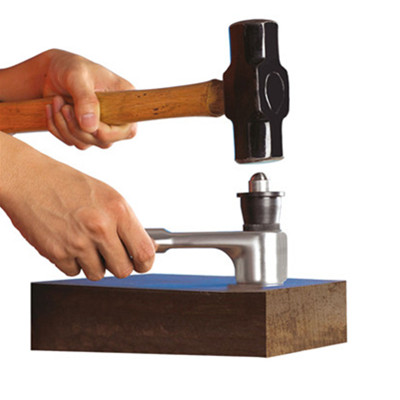

性能特點如下:采用布氏硬度試驗原理,錘擊方式施加試驗力,利用剪銷精確控制試驗力。試驗力準確,試驗結(jié)果一致性好。
試驗力F=1580kg,壓頭球面直徑D=7.26mm,F/D2值等于30。符合布氏硬度試驗的相似性原理,等效于常用的3000kg力,10mm球。
無需夾住零件,只接觸零件一側(cè)即可完成測試,對試樣的形狀和尺寸要求不高。
每次試驗只消耗一支廉價的剪銷。
可靠性、重復(fù)性和精度都高于里氏硬度計和老式錘擊布氏硬度計。
應(yīng)用說明:采用錘擊式硬度計時,應(yīng)定期與臺式布氏硬度計做對比試驗,以驗證試驗結(jié)果的準確性。無臺式布氏硬度計時,可用C型架式靜態(tài)布氏硬度計代替。
標準配置:7.26mm鋼質(zhì)球面壓頭
剪銷架
套筒
扶持手柄
布氏硬度塊(HB10/3000)
剪銷(250支/盒)
除銷器
20倍帶光源讀數(shù)顯微鏡
儀器箱
可選附件:7.26mm鋼質(zhì)球面壓頭
4mm硬質(zhì)合金球面壓頭
剪銷架
套筒
布氏硬度塊(HB10/3000)
剪銷(250支/盒)
20倍帶光源讀數(shù)顯微鏡(用于7.26mm壓頭)
40倍帶光源讀數(shù)顯微鏡(用于4mm壓頭)
充電式手提角磨機
技術(shù)參數(shù):試 驗 力 : 1580kg
壓 頭: 7.26mm鋼質(zhì)球壓頭,測試范圍100~350HBW
4mm硬質(zhì)合金球壓頭,測試范圍350~650HBW
示 值 誤 差: ≤ 5%HBW
重復(fù)性誤差 : ≤ 5%HBW
測 試 范 圍: 100~650HBW
重 量: 0.8kg
應(yīng) 用 范 圍: 鑄件、鍛件、鋼材、熱處理零件
硬度計注意事項:除了各種硬度計使用時特殊注意事項外,還有一些共同的應(yīng)注意的問題,現(xiàn)列舉如下:
1、硬度計本身會產(chǎn)生兩種誤差:一是其零件的變形、移動造成的誤差;二是硬度參數(shù)超出規(guī)定標準所造成的誤差。對第二種誤差,在測量前需用標準塊對硬度計進行校準。對洛氏硬度計校正結(jié)果,差值在±1之內(nèi)合格。差值在±2之內(nèi)的穩(wěn)定數(shù)值,可以給出修正值。差值在±2范圍之外時則**需對硬度計進行校正維修或換其他硬度測試法測定。
洛氏硬度各標度有一事實上的適用范圍,要根據(jù)規(guī)定正確選用。例如,硬度高于HRB100時,應(yīng)采用HRC標度進行測試;硬度低于HRC20時應(yīng)用HRB標度進行測試。因為超出其規(guī)定的測試范圍時,硬度計的精確度及靈敏度較差,硬度值不準確,不宜使用。其他硬度測試法也都規(guī)定有相應(yīng)的校正標準。校準硬度計用的標準塊不能兩面使用,因標準面與背面硬度不一定一致。一般規(guī)定標準塊自標定日起一年內(nèi)有效。
2、在更換壓頭或砧座時,注意接觸部位要擦干凈。換好后,要用一定硬度的鋼樣測試幾次,直到連續(xù)兩次所得硬度值相同為止。目的是使壓頭或砧座與試驗機接觸部分壓緊,接觸良好,以免影響試驗結(jié)果的準確性。
3、硬度計調(diào)整后,開始測量硬度時,**個測試點不用。因怕試樣與砧座接觸不好,測得的值不準確。特**點測試完,硬度計處于正常運行機制狀態(tài)后再對試樣進行正式測試,記錄測得的硬度值。
4、在試件允許的情況下,一般選不同部位**少測試三個硬度值,取平均值,取平均值作為試件的硬度值。
5、對形狀復(fù)雜的試件要采用相應(yīng)形狀的墊塊,固定后方可測試。對圓試件一般要放在V形槽中測試。
6、加載前要檢查加載手柄是否放在卸載位,加載時動作要輕穩(wěn),不要用力太猛。加載完畢加載手柄應(yīng)放在卸載位置,以免儀器長期處于負荷狀態(tài),發(fā)生塑性變形,影響測量精確度。
儀器選型:
型號 | 工件(開口) 尺寸( mm ) | 凈重 ( kg ) | 包裝重量 ( kg ) | 包裝尺寸 ( mm × mm × mm ) | 說明 |
PHB-1 | 不限 | 0.8 | 3.8 | 510 × 375 × 177 | 只有錘擊功能 |
| 招標產(chǎn)品 | 品牌/型號 | 招標單位 | 中標單位 | 中標價格 | 中標日期 |
