性能特點(diǎn)如下:采用布氏硬度試驗原理。靜態(tài)螺桿加力和動態(tài)錘擊加力兩種加力方式,通過一個校準(zhǔn)過的剪銷精確控制試驗力。
試驗力一致性好,不受操作者個人的影響。
試驗力F=1580kg,壓頭直徑D=7.26mm,F/D2值等于30。符合布氏硬度試驗的相似性原理,等效于常用的3000kg力,10mm球。
重復(fù)性好,精度高。精度與臺式布氏硬度計相同。
操作簡單,應(yīng)用靈活。中小零件可用靜態(tài)加力方式,大型零件可用錘擊加力方式。
每次試驗只消耗一支廉價的剪銷。
可代替精度和可靠性不高的里氏硬度計。

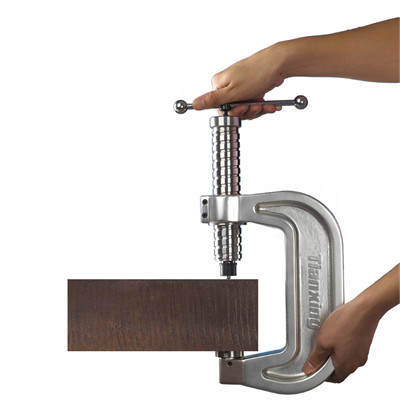

應(yīng)用說明:布氏硬度計采用靜態(tài)加力的C型架測試,精度高,重復(fù)性好,零件尺寸合適時,應(yīng)優(yōu)先選用。
采用動態(tài)加力的錘擊方式測試時,應(yīng)定期與C型架式靜態(tài)硬度計做對比試驗,以檢驗測試結(jié)果的準(zhǔn)確性。

標(biāo)準(zhǔn)配置:主機(jī)
7.26mm鋼質(zhì)球面壓頭
剪銷架
平砧座
V型砧座
套筒
扶持手柄
剪銷(250支/盒)
除銷器
布氏硬度塊(HB 10/3000)
20倍帶光源讀數(shù)顯微鏡
橡膠保護(hù)套
儀器箱

可選附件:7.26mm鋼質(zhì)球面壓頭
4mm硬質(zhì)合金球面壓頭
剪銷(250支/盒)
布氏硬度塊(HB 10/3000)
半球形點(diǎn)砧座(用于管材或彎板)
小型平砧座(用于小零件)
20倍帶光源讀數(shù)顯微鏡(用于7.26mm壓頭)
40倍帶光源讀數(shù)顯微鏡(用于4mm壓頭)
充電式手提角磨機(jī)
PHB-10型布氏壓痕自動測量系統(tǒng)

技術(shù)參數(shù):試   驗   力 :  1580kg
壓         頭 :  7.26mm鋼質(zhì)球面壓頭,測試范圍100~350HBW
                    4mm硬質(zhì)合金球面壓頭,測試范圍350~650HBW
示 值 誤 差:   靜態(tài)式:≤ 2~3%HB,符合標(biāo)準(zhǔn)GB/T231.2
                    錘擊式:≤  5%HB
重復(fù)性誤差 :  靜態(tài)式:≤ 2~3%HB,符合標(biāo)準(zhǔn)GB/T231.2
                    錘擊式:≤ 5%HB
測 試 范 圍:   100~650HBW
開 口 尺 寸:   高150mm×深100mm
凈         重:   4.2kg
應(yīng) 用 范 圍:   鑄件、鍛件、鋼材、熱處理零件

硬度計注意事項:除了各種硬度計使用時特殊注意事項外,還有一些共同的應(yīng)注意的問題,現(xiàn)列舉如下:
1、硬度計本身會產(chǎn)生兩種誤差:一是其零件的變形、移動造成的誤差;二是硬度參數(shù)超出規(guī)定標(biāo)準(zhǔn)所造成的誤差。對第二種誤差,在測量前需用標(biāo)準(zhǔn)塊對硬度計進(jìn)行校準(zhǔn)。對洛氏硬度計校正結(jié)果,差值在±1之內(nèi)合格。差值在±2之內(nèi)的穩(wěn)定數(shù)值,可以給出修正值。差值在±2范圍之外時則**需對硬度計進(jìn)行校正維修或換其他硬度測試法測定。
洛氏硬度各標(biāo)度有一事實上的適用范圍,要根據(jù)規(guī)定正確選用。例如,硬度高于HRB100時,應(yīng)采用HRC標(biāo)度進(jìn)行測試;硬度低于HRC20時應(yīng)用HRB標(biāo)度進(jìn)行測試。因為超出其規(guī)定的測試范圍時,硬度計的精確度及靈敏度較差,硬度值不準(zhǔn)確,不宜使用。其他硬度測試法也都規(guī)定有相應(yīng)的校正標(biāo)準(zhǔn)。校準(zhǔn)硬度計用的標(biāo)準(zhǔn)塊不能兩面使用,因標(biāo)準(zhǔn)面與背面硬度不一定一致。一般規(guī)定標(biāo)準(zhǔn)塊自標(biāo)定日起一年內(nèi)有效。
2、在更換壓頭或砧座時,注意接觸部位要擦干凈。換好后,要用一定硬度的鋼樣測試幾次,直到連續(xù)兩次所得硬度值相同為止。目的是使壓頭或砧座與試驗機(jī)接觸部分壓緊,接觸良好,以免影響試驗結(jié)果的準(zhǔn)確性。
3、硬度計調(diào)整后,開始測量硬度時,**個測試點(diǎn)不用。因怕試樣與砧座接觸不好,測得的值不準(zhǔn)確。特**點(diǎn)測試完,硬度計處于正常運(yùn)行機(jī)制狀態(tài)后再對試樣進(jìn)行正式測試,記錄測得的硬度值。
4、在試件允許的情況下,一般選不同部位**少測試三個硬度值,取平均值,取平均值作為試件的硬度值。
5、對形狀復(fù)雜的試件要采用相應(yīng)形狀的墊塊,固定后方可測試。對圓試件一般要放在V形槽中測試。
6、加載前要檢查加載手柄是否放在卸載位,加載時動作要輕穩(wěn),不要用力太猛。加載完畢加載手柄應(yīng)放在卸載位置,以免儀器長期處于負(fù)荷狀態(tài),發(fā)生塑性變形,影響測量精確度。

儀器選型:
