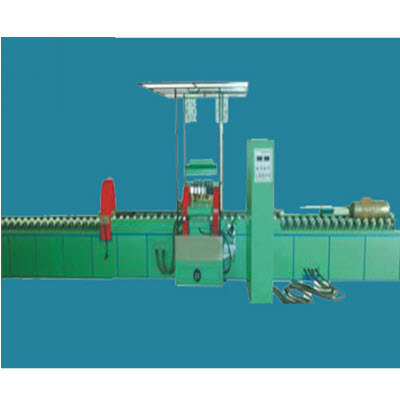

MTX-16000AT型鋼瓶熒光磁粉探傷檢測線 特點及用途 　　一、被探工件名稱、規格： 　　工件名稱：鋼瓶： 　　工件規格： 　?。?）直徑：Φ180~325mm； 　?。?）長度：700~3000mm； 　?。?）允許工作的直線度：3‰。 　　二、設備制造標準： 　　1.滿足鋼瓶瓶體熒光探傷工藝要求： 　　2.符合GB3721-83《磁粉探傷機》和JB/T8290-1998《磁粉探傷機》； 　　3.符合JB/T4730-2005《承壓設備無損檢測》對檢測的相關要求： 　　4.滿足ISO9001質量體系認證文件的要求。 　　三、設備磁化原理及性能介紹： 　　該機為微機控制半自動濕法熒光磁粉探傷設備，特別適用于自動流水線上鐵磁性零件的磁粉檢驗。它以小型工業可編程序控制器（PLC）為核心對系統的機械程序動作，能按規定程序完成除人工觀察及上、下料以外的全部探傷過程，既可自動操作，又可手動單步操作。 　　磁化電源主電路采用了目前通用的可控硅無極調壓技術，利用三相交流電互成120度相位差的原理，周向采用磁軛感應法，縱向采用線圈感應法，使兩相磁化電流同時施加于被探工件表面進行復合磁化，讓磁力線旋轉，從而一次探傷可檢查出工件表面及近表面因鍛壓、淬火、研磨、疲勞而引起的裂痕及夾渣等細微的缺陷。 　　周向磁化時，引磁板離工件距離10～20mm，周向磁化鐵芯兩側固定縱向磁化線圈，,工件外表面可形成復合磁化，本磁化方式為非接觸式，避免接觸式磁化灼傷工件的現象。 除復合磁化外，還可對工件分別進行單周向和單縱向磁化，其磁化電流分別可調，均帶斷電相位控制功能。變壓器輸出電壓都小于36V. 　?。ㄗⅲ褐芸v變壓器采用輸入380V輸出19V，低電壓大電流，使用**可靠） 　　MTX-16000AT型鋼瓶專用熒光磁粉探傷機為機電分立式結構、半自動鋼瓶瓶體專用熒光磁粉探傷設備，由電源控制系統，床身系統、進料系統、退磁系統、磁懸液噴灑及回收系統，熒光觀察暗室系統，托輪轉動系統等幾部份組成。 　　1.周向磁化系統：周向磁化為寬帶閉合磁軛，以工件為導體產生閉合磁場，達到周向磁化目的，寬帶閉合兩磁軛始終與工件表面保持一定的距離，同時適應工件不直度的變化，以保證鋼瓶瓶身的周向磁化靈敏度，其靈敏度應能夠使A-15/50試片或美國的KSC-230試片得到清晰的磁痕顯示。 　　2.縱向磁化系統：縱向磁化采用兩串聯線圈，進行連續磁化檢查，其靈敏度應能夠A-15/50能夠試片得到清晰的磁痕顯示。兩張圈的間距，能夠滿足檢測效率的要求。 　　3.熒光暗室系統：設有的熒光系統為大面積高強度熒光燈，由燈管、反光罩、鎮流器、觸發器、濾色片組成。采用進品產品，具有紫外線強度高、照射面積大，光源分布均勻，確保距光源381mm工件表面處紫外線強度μ≥1000 w/cm2，并保證紫外線波長在320-420mm范圍內。 　　主要技術指標 　　主要技術參數 　?。?）周向磁化磁勢：AC 0-16000AT AC 0-1600A 　?。?）縱向磁化磁勢：AC 0-16000AT AC 0-1600A 　　（3）磁化方式：周向磁化、縱向磁化、復合磁化 　?。?）暫載率：** 　　（5）磁化靈敏度：A型2#15/50試片清晰顯示 　?。?）轉動方式：電動 　　（7）探傷節拍：4米/分鐘 　?。?）退磁方式：穿過遠離法 　?。?）充退磁線圈內徑：滿足*大直徑工件磁化 　?。?0）退磁效果：退磁后的*大剩磁≤0.2mT（159A/m） 　　（11）紫外線強度：距工件380mm處強度≥1000 μ w/cm2 　?。?2）三相四線380V±10% 50Hz 40KVA 　?。?3）重量：約3.5T
