儀器介紹:

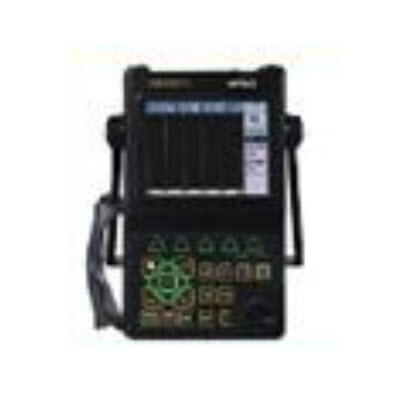

TVD600多功能超聲波探傷儀是一款便攜式、全數字化超聲波探傷儀，能夠快速便捷、無損傷、精確地進行工件內部多種缺陷（裂紋、夾雜、氣孔等）的檢測、定位、評估和診斷。既可以用于實驗室，也可以用于工程現場。廣泛應用在鍋爐、壓力容器、航天、航空、電力、石油、化工、海洋石油、管道、軍工、船舶制造、汽車、機械制造、冶金、金屬加工業、鋼結構、鐵路交通、核能電力、高校等行業。。

功能特點

全中文顯示，主從式菜單，并設計有快捷按鍵和數碼飛梭旋輪，操作便捷，技術**

采用全數字真彩色液晶顯示器，可根據環境選擇操作界面風格，液晶亮度可自由設定，液晶顯示器的分辨率為640X480，界面和波形的顯示更加細膩和人性化

高性能安保電池模塊便于拆裝，大容量高性能鋰離子電池模塊使儀器連續工作時間達八小時以上；單手即可以把持，經久耐用，引導行業潮流

全防水設計，IP65防護等級

檢測范圍

零界面入射~9999mm(鋼中、縱波)，可連續調節

發射脈沖

脈沖幅度：200V~500V可調，適用探頭范圍廣脈沖寬度：在(0.1~0.5)μs范圍內連續調節，以匹配不同頻率的探頭

探頭阻尼：100Ω、200Ω、400Ω可選，滿足靈敏度及分辨率的不同工作要求

工作方式：直探頭、斜探頭、雙晶探頭、穿透探傷

閘門報警

門位、門寬、門高任意可調；B閘門可選擇設置進波報警或失波報警；閘門內蜂鳴聲和LED燈(吵噪環境中LED燈報警非常有效)報警及關閉

數據存儲

TVD600多功能超聲波探傷儀內置海量存儲器，數據和文件不會因儀器斷電丟失，存儲內容包括通道參數、波形圖片和錄像文件。支持1000組探傷參數通道，可預先調校好各類探頭和儀器的組合參數，自由設置各行業探傷標準；可存儲10000幅探傷回波信號及參數，實現存儲、讀出及通過USB接口傳輸

錄像功能

TVD600多功能超聲波探傷儀支持將探傷的過程記錄下來存成錄像文件，保存到內置存儲卡中。錄像文件可以通過儀器回放，也可以上載到電腦通過專用軟件進行回放。*大支持100個錄像文件，錄像總時長*大為10小時以上

探傷功能

探傷標準：內置各行業常用探傷標準，直接調用，方便、快捷

焊縫圖示：可設置焊縫形態參數，探傷中直觀顯示焊縫圖和缺陷在焊縫中的位置

自動校準：探頭零點和探頭角度（K值）自動校準功能；聲速自動測量功能

波峰記憶：實時檢索缺陷*高波，記錄缺陷*大值

缺陷定位：實時顯示缺陷水平、深度（垂直）、聲程位置

缺陷定量：缺陷當量dB值實時顯示

缺陷定性：通過回波包絡波形，方便人工經驗判斷

曲面修正：用于曲面工件探傷，可實時顯示缺陷周向位置

DAC/AVG：曲線自動生成，取樣點不受限制，并可進行補償與修正。曲線隨增益自動浮動、隨聲程自動擴展、隨延時自動移動。能顯示任意孔徑的AVG曲線

TVG:可以根據繪制的DAC曲線動態設置不同測點的增益，更直觀的分析缺陷回波

AWS D1.1: 美國焊接學會標準，為各類AWS焊縫檢測應用提供一個動態反射體“缺陷定級”可避免手工計算，提高檢測效率

裂紋測高：利用端點衍射波自動測量、計算裂紋高度

門內展寬：放大回波細節，便于回波分析

連續記錄：實時記錄波形，存儲、回放

波形凍結：凍結屏幕上顯示的波形，便于缺陷分析

回波編碼：以不同顏色顯示1~6次回波顯示區，便于判斷缺陷位置

B型掃描：實時掃查、橫截面顯示，可顯示工件缺陷形狀，使探測結果更直觀

通訊接口

支持U盤模式和數據連結模式，可以將儀器內置存儲卡虛擬為U盤，方便快捷的將數據備份到PC機，也可以使用專用軟件通過USB進行數據的上傳和下載
