DOM1用于監測水中臭氧濃度,量程0-2ppm(0-2mg/L),輸出控制信號給外部設備。精度一般10%,優于20%。其原理是將水中的臭氧分離出來,然后經空氣中的傳感器測量并讀出。由一個專利技術的分離腔使臭氧從水中逸出。這一技術**或顯著減少了水中如鹽或氯氣等化學物質所產生的干擾。它也防止了其它水中孳生的污染物對傳感器產生的影響。DOM1具有數字顯示,輸出繼電器信號,4-20mA的信號可輸出到PC或PLC上。儀器在室溫下工作。

DOM1 由兩個子系統組成:一個臭氧分離組件和一個電路單元。

技術規格:

輸出:觸點(NC和NO)和4-20mA

響應時間和加熱:2分鐘,使用前*好加熱1小時以上

量程:0～2ppm (標準**使用)

精度:±0.2內

溫度范圍:20～30℃,其它溫度下需特定校準

電源:12～14VDC@400mA

繼電器等級:SPDT非鎖止觸點:250VAC@**

防護等級:IP52;外殼聚碳酸脂;前蓋為光亮聚碳酸脂

尺寸和重量:臭氧脫離組件:305 X 305 X 153 mm;0.4 kg

電路單元:318mm X 267 mmX 127 mm;2.0 kg

系統要求:

1:連續供水壓力1bar

2:0.15 升/分鐘水流量

特點:

1:對水中干擾物質如鹽分、氯離子等不敏感

2:成本低,維修方便

3:設置點用于報警或系統控制

4:4-20mA輸出

DOM1的量程為0-2ppm,用來監測水中的溶解臭氧濃度,輸出控制信號給外部設備。DOM1操作的關鍵原理是將臭氧從水中分離出來,以便由置于空氣中的傳感器讀數。這個原理通過一項專有技術的(臭氧)分離腔來實現。在測量之前將臭氧從水中分離出來**或?qū)嵸|(zhì)性減少了水中其它化學物質諸如氯或鹽分的交叉干擾,它也防止了傳感器被各種水基的污染物弄臟。DOM1可以數字顯示溶解臭氧濃度,一個由設置點控制的繼電器可接到如臭氧發生器之類的外部設備上,一個4-20mA的信號可輸出到電腦或PLC上。

儀器僅設計在一般室溫情況下使用。在其它溫度下校準點會發生變化,但如果用戶有其它獨立的溶解臭氧測量辦法的話,則很容易調節。

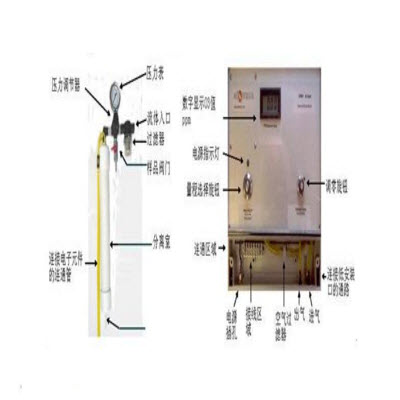

DOM1 有兩個子系統:一個分離組件和一個電子單元。從水管里流出連續的水流樣品到分離組件(<0.2L/min或3加侖/小時),從中分離出臭氧,然后輸送連續的、氣態的含臭氧的樣氣給電子單元的傳感器。分離組件也過濾混入水中的一般顆粒和固體;用壓力調節閥調節水壓達到分離腔的標準壓力10psi(0.7bar);分離腔之前的管路另設了一個凸臺和龍頭可引出水流用于其它儀器的比對測量;還有一個壓力表,其示值表示分離腔中的機械部分是否堵塞。分離腔沒有電氣線路,它不包含任何電子部分。分離單元**須安裝正確,分離腔要處于垂直位置。(進水和出氣管位于頂部;疏水器位于底部)。

電子單元包括傳感器、電路以提供數字顯示輸出,4-20mA輸出和繼電器設置點。電子單元部分還安裝了抽取分離腔氣體的氣泵;氣泵的入口空氣過濾器**須每年更換。還包含內含催化劑的臭氧分解過濾器,用于分解從分離腔來的含臭氧的樣氣、以極其它電子裝置和電源,輸入電源為12VDC,800mA,不整流。

連接分離組件和電子單元部分的是兩段3/16”(5mm)內徑的塑料管。這兩段管子長度不能變化太大因?yàn)殚L(zhǎng)度因素已包含在校準中。

1-從客戶工藝(裝置)到DOM1分離組件。

在實際操作中兩者距離要盡可能短以防臭氧在流動過程中顯著衰減。*好用耐臭氧的塑料管,抑制任何能傳入儀器的震動,以便儀器內部單元能更容易和諧工作。在客戶管線和DOM1之間應該有一個閥門,在安裝或在DOM1上工作時可切斷水流。單向的耐化學物質的閥門*好。分離單元的進水管可以是1/4”NPTF管子進入疏水器部分,通過一個帶適配器的大小頭連接到NPT螺紋,或者到一個1/4”(6-7mm)軟管活動接頭。關掉位于壓力表下的取樣閥(與流體方向垂直)。

分離單元可以用有支架的夾子安裝在墻上,它應該是定向的,便于水平行的流入而分離腔的排放出口朝下。

2-從分離單元中排水。

分離腔的排放口有一卷長約200mm內徑3/8”(9.5mm)的塑料管,位于分離腔底部,和分離腔底部的接頭相連。這個0.2L/min.的排水可以導入你的廢水系統或用作它途。管子回路行使P形收集器的作用,排出分離腔的水,防止游離空氣從排水中逃出。

3-聯接分離組件到電子單元。

有兩根2英尺長的內徑為3/16”ID(5mm)耐化學物的管子從內部連接兩個單元。任何一根都可以連接到電子單元的連接頭子上,沒有方向性。連接前兩根管子均已用黑夾子固定在分離腔側面。

4-通電。

DOM1需要產生12VDC@800mA的交直流變壓器。大部分輸出12～14VDC的電源適配器都可以接受。或者使用工廠自身的12VDC。確保良好接地
