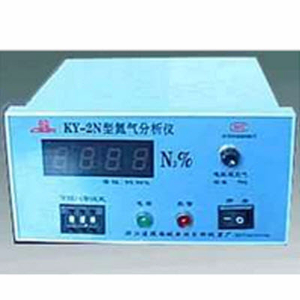

KY-2N型氮分析儀 產品概述：

    KY-2N型氮分析儀系采用耐腐蝕氧電極為傳感器，產品經**分析儀器產品質量監督檢驗中心檢定，以及浙江省計量部門檢定，完全符合《JJG365-98》檢定規程的要求。

    KY-2N型氮分析儀主要用于變壓吸附制氮機、深冷制氧機、電解水制氧機，以及其他需要分析氮?dú)鉂舛鹊膱?chǎng)合使用。

KY-2N型氮?dú)夥治鰞x使用說明

一、概述

    KY-2N型氮分析儀系采用耐腐蝕氧電極為傳感器，氧電極獲得中華人民共和國專利，專利號：862055385。產品經**分析儀器產品質量監督檢驗中心檢定，以及浙江省計量部門檢定，完全符合《JJG365-98》檢定規程的要求。本儀器主要用于變壓吸附制氮機、氮?dú)馄?、氮?dú)獍l(fā)生器，氮?dú)饧兓b置，以及其他需要分析氮?dú)鉂舛鹊膱?chǎng)合使用。

    該氮分析儀測試一個數據只需一分鐘左右，具有反應速度快，穩定性高，重復性好的特點，是一項從國外引進的技術，98年獲得浙江省重點科技成果推廣項目，并由市科委撥專款開發研制。該儀器比目前的氧化鋯氧分析儀、氣相色譜氧分析儀，以及銅氨法手工氧分析、保險粉吸收法氧分析都要優越得多。儀器的價格又比較低，用戶易于接受。

本儀器是通過采用測量氧濃度的方法,來倒算出氮?dú)鉂舛取７椒ㄊ茄蹼娪袑怏w中氮濃度轉換成電信號，經減法器換算，直接顯示被測氣體中的氮?dú)鉂舛取１緝x器采用空氣定標79.0方法，操作方便，并設量程自動轉換電路，當?shù)獨鉂舛雀哂?5.0，這時儀器量程自動轉換，讀數為95.00，儀器測量范圍為99.99，本儀器還設有下限可調設定電路，設定范圍91.0~99.9，報警指示燈亮，本機輸出—220V**觸點信號，并帶有4—20mA信號輸出，（含氧量為0~1%）可與記錄儀連接。

本儀器適用于變壓吸附制氮機，空分設備，以及氮氧混合氣中的氮?dú)鉂舛确治觥?/p>

二、原理

儀器傳感器為電化學極譜法隔膜式電極。它采用鉑陰極、銀—氯化銀陽極，氯化鉀作為電極液，隔膜材料為聚四氟乙烯膜，此膜選擇的透過氧電極反應如下：

陰極：O2 + 2H2O + 4ｅ   4OH -

陽極：Ag + Cl -         AgCl

電極電流成正比于氣體中的氧含量，此信號經放大器、減法器，A/D轉換器由LED數字顯示器顯示出氮?dú)鉂舛取?/p>

三、技術性能

1、測量范圍 70~99.99％       7、穩定性  24小時±0.5

2、精度 98~99.99±0.03%N2    8、外形尺寸  152×75×160

3、響應時間 15秒             9、重量約 1.8公斤

4、環境溫度 0~40℃           10、電極壽命12個月左右（存放24個月）

5、環境濕度 ＜85%            11、控制精度 ±0.5

6、電源 220V±10             12、記錄輸出 4~20mA O2%0~1%

四、安裝

將儀表面板上開152×75毫米的長方孔，然后將儀器插進開好的方孔內，再裝上安裝架并擰緊固定螺絲，儀器固定好后，接上220V交流電源，再將氧電極插頭插入儀器后板插座上，并接好控制輸出觸點開關，氧電極一頭接被測氣體，氣樣流量控制在3~5升/時為宜，另一頭排空，氣體流量可裝針閥調節。4~20mA記錄輸出可接計算機或記錄儀。控制觸點串聯接報警器械式電磁閥。

注：儀器后板標有220V2A的儀器有220V電壓輸出可直接與電磁閥連接。

五、使用方法

打開電源開關，開機穩定三分鐘后，（氧電極通干燥壓縮空氣后）調校準電位器，使用數字顯示79.0，如果用空氣定標，需加濕度附加誤差修正，空氣相對濕度大于95%定標79.5，85%定標79.3，60%定標79.2。再將下限設定開關調**所需的設定值（設定開關按十一鈕調節）調校完畢后，通被檢測氣體，流量控制在3~5升/時，另一頭排空，即可連續檢測。

設有不合格氮?dú)饧兌茸詣?dòng)排空，裝置的制氮機，在正常工作時如需要校準氮?dú)夥治鰞x79%時，（1）需將設定開關的十位數9減少**6以下的數，這時控制點鎖定在常開位置，以隊合格氮?dú)庹`排空，（2）通壓縮空氣校79%，（3）校正完畢后再通產品氮?dú)獾葍x器顯示，穩定后再將開關復原位。

注：儀器后背標有220V2A的儀器有220V電壓輸出請注意！

六、儀器維修

1、儀器如發現反映遲鈍，定標后又明顯漂移，原因是電極頭部被污染，可用藥棉沾少許酒精輕輕將電極頭部擦一下，沾去水珠及灰塵即可排除。

2、電極頭部的外表有層透氣膜，注意不要用硬物碰及或用手摸，如膜破裂電極內電液漏出，電極很快會失效，故應小心對待，不要隨便拆開電極。

3、氧電極是否正常，檢查方法一是通空氣穩定30分鐘，79.0移小于0.3正常，二是通純氮?dú)饣蚣儦鍤?，讀數應大于99.98，如達不到要求需換氧電極，檢定儀器是否正常按電化學電極氣體氧分析器《IJG365-84》檢定規程的有關條款檢驗。

七、附件

    小螺絲刀一把，電源線一根，氧電極二只。

八、儀器成套性

1. KY-2N型氮分析儀主機           一臺

2. 電源線                                      一根

3. 氧電極                   一只

4. 說明書                                     一份

5.合格證                                      一份

主要用于變壓吸附制氮機、氮?dú)馄考暗獨獗Ｗo(hù)環境的氮?dú)饧兌确治?。測量范圍（70%—99.99%；70%—99.999%）兩種規格。

該氮分析儀測試一個數據只需一分鐘左右，具有反應速度快，穩定性高，重復性好的特點，是一項從國外引進的技術，98年獲得浙江省重點科技成果推廣項目，并由市科委撥專款開發研制。該儀器比目前的氧化鋯氧分析儀、氣相色譜氧分析儀，以及銅氨法手工氧分析、保險粉吸收法氧分析都要優越得多。儀器的價格又比較低，用戶易于接受。
