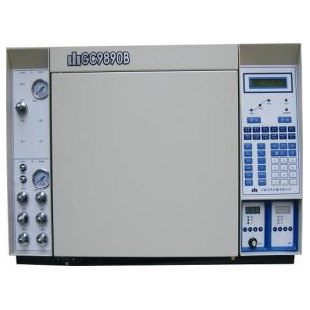

GC-9890BD型變壓器油分析氣相色譜儀完全滿足GB/T 17623-1998《絕緣油中溶解氣體組

分含量的氣相色譜測定法》、中華人民共和國電力行業標準GB/T 7252-2001《變壓器油中溶解

氣體分析和判斷導則》,廣泛吸收國內外同類儀器的優點而創新設計的多用途氣相色譜儀。儀器采

用雙柱并聯分流柱系統，具有熱導和雙氫焰三檢測器及轉化爐，能一次進樣實現油中溶解氣體組分

的全分析。儀器主要應用于電力系統充油電氣設備內部故障檢測，儀器兼有一機多用功能，可用于

六氟化硫雜質分析，氫冷發電機冷卻介質分析，鍋爐煙氣分析，天然氣分析和環境檢測分析等。

另外，還廣泛應用于石油.化工.礦山等系統的氣體分析。

主要性能特點：采用美國（惠普）公司HP5890技術，主集成電路板采用美國AD公司芯片，

控溫精度高，抗電壓波動干擾能力**，每一路溫控都是獨立控制，不受其他加熱區故障的影響。

1. 采用微機控制，鍵盤設定，液晶顯示，有隨即記憶功能。

2. 檢測器的信號，加熱器的數值，加熱爐溫度，流量傳感器讀數或儲存的柱補償基線的信

   號都可以分配到一個模擬的輸出通道。

3. 主機檢測及故障診斷，斷電保護儲存的實驗數據，秒表和運轉定時器，鍵盤鎖定功能。

4. 美國惠普公司專利氫火焰離子化（FID）檢測器容易拆卸和安裝，便于清潔或更換噴嘴

 （不銹鋼金屬噴嘴），操作簡單；輸入信號可進行對數放大，減少了干擾，靈敏度高，

   線性好，量程寬?？砂惭b美國HP-5890氣相色譜儀微型熱導檢測器，實現完全對接。

5. 高性能熱導（TCD）檢測器配有斷氣保護裝置采用高阻值進口萊鎢絲及鎳轉化器，

   檢出能力完全滿足電力部對變壓器油中氣體組分含量的測定及環保監測對微量CO，CO2檢測。

6. 一次進樣，采用二次分流柱系統，分析速度快，重現性好。

7. 雙氫焰設計，使低含量的烴類和高含量的CO，CO2分別檢測，避免相互干擾，

   提高了檢測靈敏度。

8. 電力系統色譜數據工作站，雙通道采集，絕緣油專用軟件，雙圖合并自動計

   算總烴三比值。

9.采用新型柱填料，雙柱溫流程，使C2H2檢出時間提前，靈敏度提高，分析周期縮短。

10. 測定組分：TCD：H2，O2

            FID I：CH4，C2H2。C2H4，C2H6

            FID II：CO，CH4，CO2

主要技術指標：

1. 柱室溫度：室溫+5℃~400℃，控溫精度±0.05℃

2. 檢測室溫度：室溫+15℃~400℃，控溫精度±0.05℃

3. 轉化爐溫度：室溫+15℃~360℃，控溫精度±0.1℃

4. TCD靈敏度，對H2的*小檢測濃度<5ppm

5. FID檢測限

　對C2H2的*小檢測濃度<0.1ppm；對CO，CO2的*小檢測濃度<2ppm

6．電源條件：220V±10%，50±0.5HZ

7．功率：約2kw

   檢測器系統
1、 氫火焰離子檢測器（FID）：

   容易拆卸和安裝,便于清潔或更換噴嘴, 操作簡單；輸入信號可進行對數放大,

   減少了干擾，靈敏度高，線性好，量程寬。
   敏感度：A型 Mt≤5×10-12 g/s（正十六烷）
   基線噪聲：≤ 6×10-12 A/H
   線性范圍：≥105
   穩定時間： ＜ 0.5h

2、 熱導檢測器（TCD）：

   靈敏度 ：≥4000mv?ml/mg（正十六烷）

   基線噪音：≤30μv（載氣為99.999的氦氣）
   穩定時間：A型〈1.5h       斷氣保護
