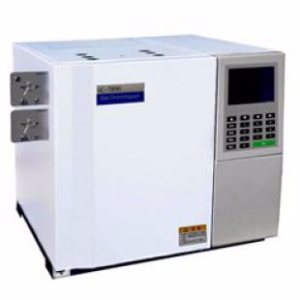

GC-7890變壓器油專用色譜儀

    為確保變壓器的**運行，國內外有許多不同的檢測方法，其中氣相色譜法檢測絕緣油中各種溶解氣體的含量，以此來判斷充油電氣設備內部故障的類型及嚴重程度*為有效。絕緣油在熱和電的作用下，能分解出氫.一氧化碳.二氧化碳以及多種小分子烴類氣體，充油設備內部故障的類型及其嚴重程度與這些氣體組分及產氣速率有著密切關系。<變壓汽油中溶解氣體和判斷導則>規定，在油的色譜分析中，各氣體組分的含量有增加趨勢或超過注意值，就應密切觀察產氣速率，初步判斷是否存在過熱性故障或放電性故障。目前，變壓器油專用色譜儀已成為電力系統對充油設備進行故障跟蹤，保證電網**運行的**備檢測設備。

先進的色譜柱安裝模式：采用兩支色譜柱，三檢測器（FID I.TCD.甲烷轉化爐FIDII）流程，實現一次進樣即可測量變壓器油中氫氣.甲烷.乙烯.乙烷.乙炔.一氧化碳.二氧化碳7種氣體組分全分析，方便.快捷。

執行標準：

GB/T17623-1998《絕緣油中溶解氣體組分含量的氣相色譜測定法》、

GB/T7252-2001《變壓器油中溶解氣體分析和判斷導則》、

DL/T 722-2000《變壓器油中溶解氣體分析和判斷導則》

  主要性能特點

1.采用320 x 240點陣5.7英寸大屏幕液晶中文顯示,各路溫度、操作條件實時 顯示，**實現在線監控；

2.開機自檢，六路獨立控溫(汽化室、毛細管汽化室可獨立控溫)，五階程序升溫功能；

3.寬程自診斷功能，儀器出現故障時，自動中文顯示故障現象，故障代碼，故障原因，幫補*快找到并解決故障，保證實驗室*佳工作狀態；

4.超溫保擴功能：任一路超過設定溫度，儀器自動斷電并報警；

5.載氣斷氣、漏氣保護功能，當載氣氣壓壓力不足時，儀器自動切斷電源，停止加熱，有效保護色譜柱及熱導檢測器不受損壞；

6.智能模糊控制后開門系統，自動跟蹤溫度并動態調整風門角度，即使室溫

附近也可實現精密的溫度控制；

 7.先進的氣路流程，可實現氫焰檢測器.熱導檢測器和轉化爐的同時使用；

 8.高性能檢測器及甲烷轉化爐，檢測能力完全滿足電力部對變壓器油中氣體組分含量的測定；

 9.采用二次分流柱系統，分析速度快，重現性好；

10.儀器出廠前已經過充分的老化測試，各項參數已設定完成，用戶只需進行簡單的開關機即可，操作使用極為方便。

 控溫指標：

1.控溫范圍：室溫+5℃～400℃ 增量0.1℃

2.控溫精度：優于±1℃

3.分析周期：＜15分鐘

4.載氣：高純氮?dú)猓兌取?span style="margin: 0px; padding: 0px; outline: none; font-size: 14px; line-height: 2em; position: relative;"> 99.999％）

5.FID檢測線mt≤1×10-11g/s(苯) 噪音≤0.03mv

 TCD靈敏度S≥6000mv.ml/mg(苯）噪音≤0.03mv

儀器配置清單：
