頂空-氣相色譜法檢測血液中酒精含量

一、概述

酒后駕車現象的頻繁出現和因酒后駕車造成交通事故地不斷增加，因此需要快速、準確、穩定地分析出酒后駕車司機血液中的酒精含量，就成為各地交警司法部門的一項重要而艱巨任務。 我公司生產的GC-7890型氣相色譜儀與頂空進樣器連接在一起配套使用，檢測血液中酒精含量是按照中華人民共和國公共**行業標準GA/T842-2009中規定分析要求、分析條件，能快速、準確的分析出人體血液中的酒精含量?？蓾M足**各地交警司法部門的需求。已順利通過公安系統司法鑒定中心驗收。

儀器主要應用于：公安局交警隊，各大醫院，司法鑒定中心等。

二、儀器配置：

1.GC-7890型氣相色譜儀配氫火焰檢測器

2.頂空進樣器

3.血液中酒精分析專用色譜柱

4.氮、氫、空氣源 氣體純度99.999%

5.數據處理系統（電腦、打印機、色譜工作站）

6. 玻璃器皿：10mL刻度吸管2支，

1mL 、100mL容量瓶各6個，

500uL移液器（配一次性移液頭）1支，

1mL刻度吸管2支，

涂抗凝劑的試管 一樣一根

7.試劑：無水乙醇（分析純）

        叔丁醇（分析純）

正丙醇（分析純）

蒸餾水

三、工作原理及優點：

啟動后按設定值自動完成加熱樣品；進針；取樣；樣品充入定量管；六通閥切換進樣；啟動工作站開始采樣記錄等工作.
　  分析是通過樣品基質上方的氣體成分來測定這些組分在原樣品中的含量.顯然,這是一種間接分析方法,其基本理論依據是在一定條件下氣相和凝聚相（液相和固相）之間存在著分配平衡.所以,氣相的組成能反映凝聚相的組成.我們可以把頂空分析看成是一種氣相萃取方法,即用氣體作“溶劑”來萃取樣品中的揮發性成分,因而,頂空分析就是一種理想的樣品凈化方法.傳統的液液萃取以及SPE都是將樣品溶在液體中,不可避免地會有一些共萃取物干擾分析.況且溶劑本身的純度也是一個問題,這在痕量分析中尤為重要.而氣體作溶劑就可避免不**要的干擾,因為高純度氣體很容易得到,且成本較低,這也是頂空GC被廣泛采用的一個重要原因.
　　作為一種分析方法,頂空分析**先簡單,它只取氣相部分進行分析,大大減少了樣品基質對分析的干擾.作為GC分析的樣品處理方法,頂空是*為簡便的.其次,頂空分析有不同模式,可以通過優化操作參數而適合于各種樣品.第三,頂空分析的靈敏度能滿足法規的要求.*后,與GC的定量分析能力相結合,頂空GC完全能夠進行準確的定量分析

四、頂空-氣相色譜儀應用范圍：
（1）法庭科學：血、尿中醇、醛、酮等揮發性毒物的檢驗
（2）交通**：車輛駕駛?cè)藛T飲酒及醉酒駕車時血液中酒精含量值的檢驗
（3）釀酒行業：啤酒中低沸點香味成分的測定
（4）食品行業：浸出油中的6#溶劑殘留量的檢測
（5）環境保護：如江、河、湖等地表水及自來水中揮發性鹵代烴的測定
（6）制藥行業：藥品中的殘留溶劑的檢測
（7）材料控制：飲料瓶中乙醛殘留量的檢測

（8）涂料油漆：涂料油漆中的有機揮發物苯、甲苯、二甲苯等檢測

（9）包裝印刷：軟包裝袋中有機溶劑殘留檢測

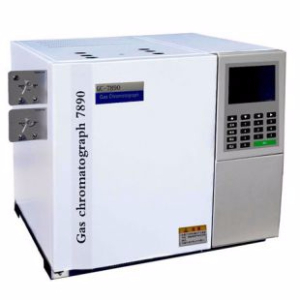

五、氣相色譜儀主要性能特點：

主要技術指標：

● 該機采用模塊設計，機身設計結構緊湊合理，具有多種擴展功能，分析準確快速。

● 配備5.7液晶顯示屏，顯示內容豐富直觀，人機對話更簡便。中英文互切模式，滿足不同客戶需求。

●采用先進的微機控制系統，實現在PC上完成控制與分析的全部工作，也可選配內置的AD轉換電路，可直接數字輸出色譜信號。

  ● 具有6個控制模塊，各模塊控溫均由室溫～400℃任設，增量：1℃， 精度：±0.1℃

  ● 具有超溫保護，每路溫控系統超出設定溫度保護值，自動斷電避免因溫度失控發生危險。

● 智能柔性后開門設計，控溫精度更精確。

  ● 具有9階程序升溫，滿足復雜樣品分析。

  ● 程升速率：0.1～40℃/min

  ● 多種進樣方式任選：柱頭進樣、分流/不分流進樣、填充柱進樣、氣體閥進樣、頂空進樣、熱解析進樣、吹掃撲集進樣、閃蒸進樣等

  ● 20L大柱溫箱，為多維色譜分析奠定基礎。

  ● 外控事件模塊，可配備多閥多柱切換系統，一次進樣即可完成復雜氣體組分的全分析。實現儀器自動化操作。

  ● 檢測器數目*多可安裝3個，（FID、TCD、ECD、FPD、NPD）任選，并可安裝甲烷轉化爐。

●  啟動進樣：手動、自動任選，選自動進樣時可同時啟動程序升溫功能。

  ● 柱箱尺寸：28mm×28mm×27mm(長*深*高)

  ● 儀器尺寸：635mm×580mm×50mm（長*深*高)

溫控指標：
1）柱箱：室溫+5℃-399℃
2）進樣器：室溫+5℃-399℃
3）檢測器：室溫+5℃-399℃

4）柱溫箱體積： 248*248*260MM
5）程序升溫階數：五階線性程升
6）程序升溫速率：0.1℃~30℃ /min（1℃增量）
200℃以下*高升溫速率可達40℃/min（1℃增量）
7）各階恒溫保持時間：0~999.9min（0.1min增量）
檢測器技術參數：

氫火焰離子化檢測器（FID）

       ● 檢測限：Mt≤3×10-12g/s （正十六烷-異辛烷溶液）；

       ● 基線噪音：≤0.02mv

       ● 基線漂移：≤0.15mv/h

       ● 線性范圍： ≥107

       ● *高使用溫度：≤400℃

熱導檢測器（TCD）

       ● 靈敏度：S≥3500mV?ml/mg

       ● 基線噪聲：≤0.02mv

   ● 基線漂移：≤0.15mv/h

   ● 線性范圍：≥105

  ● *高使用溫度：≤400℃

  電子捕獲檢測器(ECD)

   ● 檢測限：≤1×10-14g/s (丙體六六六-異辛烷溶液)

   ● 基線噪聲：≤0.03mV

   ● 基線漂移：≤0.2mV/h

   ● 線性范圍：≥104

   ● 放射源：63Ni

火焰光度檢測器(FPD)

   ● 檢測限：(S)≤5×10-13g/s；(P)≤1×10-13g/s （甲基對硫磷-無水乙醇溶液）

   ● 基線噪聲：≤0.03mV

   ● 基線漂移：≤0.2mV/h

   ● 線性范圍：≥103（S） 102（P）

 氮磷檢測器(NPD)

   ● 檢測限：(N)≤1×10-13g/s；(P)≤5×10-14g/s  (偶氮苯-馬拉硫磷-異辛烷溶液)

   ● 基線噪聲：≤0.03mV

   ● 基線漂移：≤0.2mV/h

   ● 線性范圍：≥102（N） 103（P）

六、半自動頂空進樣器主要性能特點：

圓周分布的樣品恒溫爐工位設計，使不同加熱位的溫度梯度*小化，提高分析結果的穩定性；

取樣泵和進樣閥配合，負壓取樣，無外添加氣體的稀釋影響，靈敏度高、定量精確；
進樣閥、定量環管及樣品傳輸管路可控制溫度，避免樣品在傳輸中冷凝；
取樣管路和進樣閥帶反吹功能，防止交叉污染 ；

單片微機控制、液晶顯示溫度參數、薄膜鍵盤輸入；

超溫掉溫斷電保護，使用**；

進樣針頭可自由更換，方便連接國內外各種型號的氣相色譜儀；
帶同步啟動色譜數據處理工作站通訊接口，提高保留時間的重現性；

技術參數

頂空瓶加熱范圍：室溫以上5℃～185℃，以1℃增量任設 ；
進樣閥及定量環管加熱范圍：室溫以上5℃～185℃，以1℃增量任設 ；
樣品傳輸管路加熱范圍：室溫以上5℃～185℃，以1℃增量任設 ；
進樣閥定量管體積：1mL（可選配0.5mL、3mL）；
頂空瓶規格：20mL （可選配10mL）；
加熱瓶工位：9位
進樣結果RSD≤1.5% （200ppm乙醇水溶液）

同步啟動色譜數據處理工作站通訊接口

七、全自動頂空進樣器主要性能特點：

頂空進樣器控制色譜儀實現自動運行，連續分析，無人值守，*大程度地發揮工作效率。

每次進樣完成后，系統自動采用惰性氣體吹掃采樣管路、定量環，防止交叉污染。從進樣針到傳輸管線的惰性進樣通道是HS-16A的標準配置。獲得了完全的進樣系統惰性。從樣品到儀器進樣口，全系統加熱，**系統冷點，降低樣品峰展寬，增加分離度。使樣品分析更加精確。

微機控制，液晶顯示，中文，英文自由切換，薄膜鍵盤，數字輸入，液晶可顯示：方法參數設置、實時工作狀態、運行時間、年月日時等。有一個**的通電自檢程序，樣品盤自動定位系統，還有完整的故障報警，故障提示功能。方便分析中遇到的問題及時處理。系統預存一套默認分析方法，并允許用戶存儲多套常用分析方法和混合運行分析方法。使用HS-16A的鍵盤可對其進行完全控制，這一功能使它能夠配套所有的氣相色譜儀。

儀器參數：

1. 樣品加熱溫度控制范圍：室溫—240℃ 以增量1℃任設；

2. 閥進樣系統溫度控制范圍：室溫—220℃ 以增量1℃任設；

3. 樣品傳送管溫度控制范圍：室溫—220℃ 以增量1℃任設；

4. 溫度控制精度：< ±0.1℃ ；

5．頂空瓶工位：16位；

6. 頂空瓶規格：標準10ｍl 、20ｍl（ 其他規格可定制）；

7. 重復性：RSD <1.5%；

8. 進樣加壓范圍：0～0.4Mpa（連續可調）；

八、不銹鋼填充柱分析譜圖：
